Wymiary urządzeń serwosystemu ECS

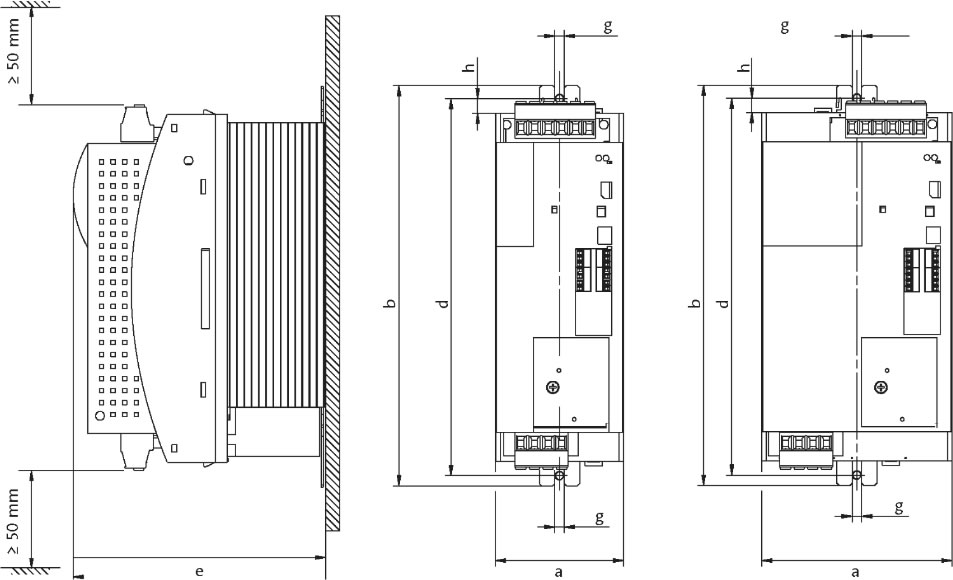

ECS E - jednostka wbudowana (wymiary dla standardowego montażu z szynami mocującymi)

Wymiary [mm]
Model	Rozmiar obudowy	a	b	d	e	h	g
ECSEA004	1	88.5	276	260	174 1)2)	10	6.5 (M6)
ECSEA008
ECSEA016
ECSEA032
ECSEE012
ECSEE020
ECSEK001
ECSEA048	2	131
ECSEA064
ECSEE040
ECSEK002
1) Dimension "e" without fastenings or AIF module
2)Dimension "e" increases by 8 mm when the AIF module is connected (basic height) or by 24 mm when the AIF module 2113 is connected.

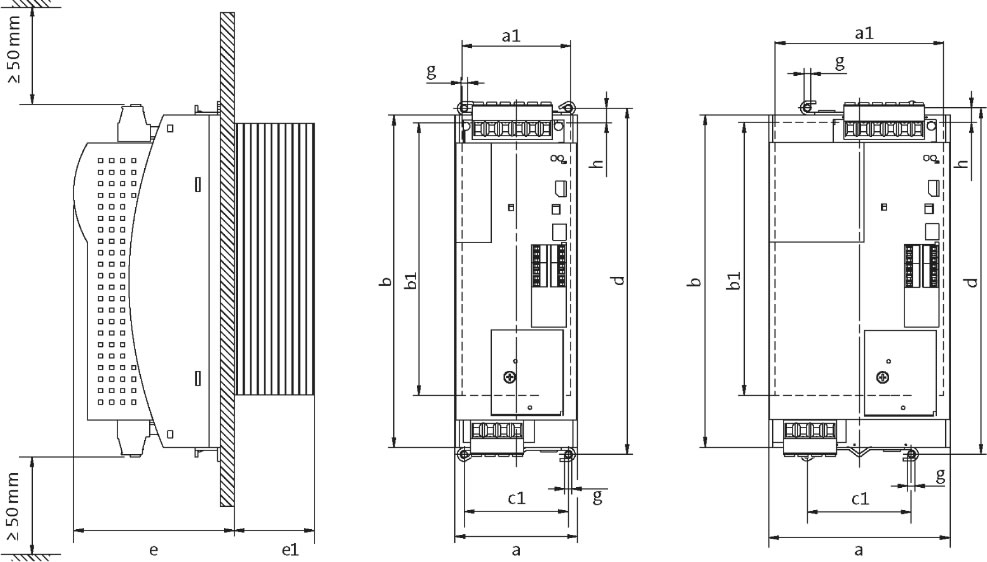

ECS D - technika "poprzez" (z separacją termiczną) wymiary dla montażu z separacją termiczną (technika "poprzez")

Wymiary [mm]
Typ	Rozmiar	a	a1	b	b1	c1	d	e	e1	h	g
ECSDA004 ECSDA008 ECSDA016 ECSDA032 ECSDE012 ECSDE020 ECSDK001	1	88.5	78.5	240	197	75	250	116 1)2)	58	10.5	M5
ECSDA048 ECSDA064 ECSDE040 ECSDK002	2	131	121.5
1) Dimension "e" without fastenings or AIF module
2) Dimension "e" increases by 8 mm when the AIF module is connected (basic height) or by 24 mm when the AIF module 2113 is connected.

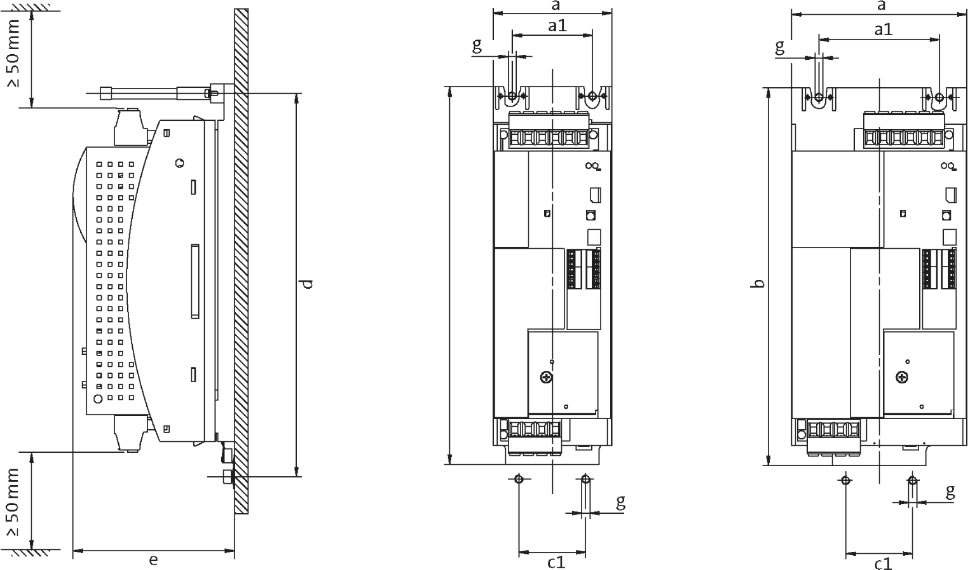

ECS C - płyta chłodząca (wymiary dla montażu w technice "płyty chłodzącej")

Wymiary [mm]
Typ	Rozmiar	a	a1	b	c1	d	e	g
ECSCA004 ECSCA008 ECSCA016 ECSCA032 ECSCE012 ECSCE020 ECSCK001	1	88.5	60	282	50	286	121 1)2)	M6
ECSCA048 ECSCA064 ECSCE040 ECSCK002	2	131	90
1) Dimension "e" without fastenings or AIF module
2)Dimension "e"increases by 8 mm when the AIF module is connected (basic height) or by 24 mm when the AIF module 2113 is connected.
